Özellikler
Havai Hatlar için İzolasyon Çemberi
Simulasyon Testleri

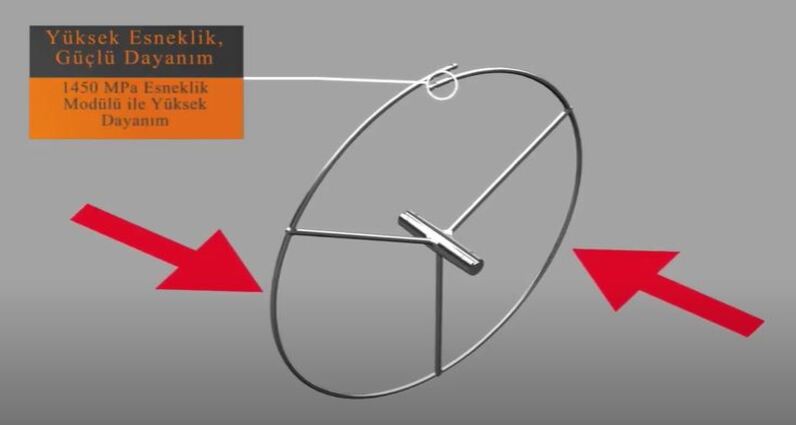

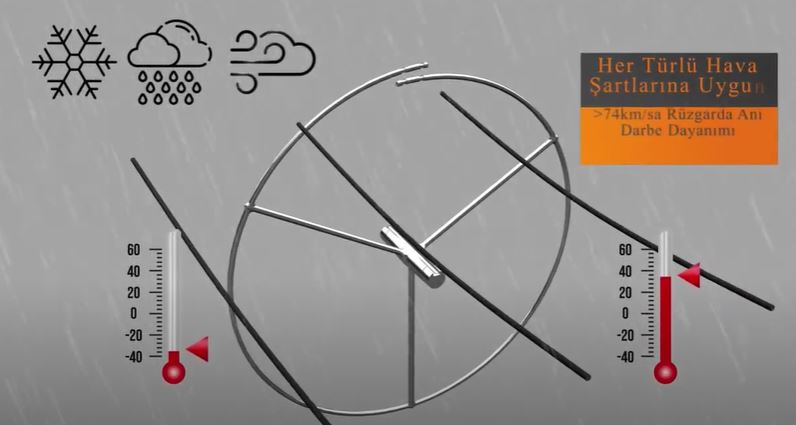

Bilgisayar ortamında tasarlanan ürün için öncelikli olarak yüksek izolasyon direnci için malzeme seçilmiştir. Bu amaçla 154000 VAC’de yüksek direnç gösteren bir malzeme seçilmiştir. Seçilen malzeme için tasarımda maruz kalacağı kuvvet ve dayanım için simülasyon yapılmıştır. Yapılan simülasyon testlerinde >74km/sa Rüzgarda darbe ve esnemesi durumları incelenmiştir. Tasarım ve malzeme seçimi yapılan iyileştirmeler ile en zorlu şartlarda çalışacak ürün üretilmiştir.
Laboratuar ve Saha Testleri

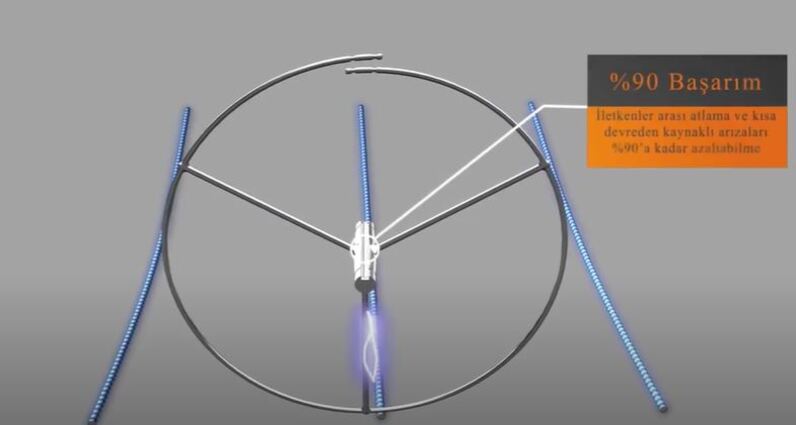

TANAP projesinde TEKFEN İnşaat tarafında yapılan 5Km’lik enerji nakil hattında uygulamalı olarak yerleştirilen izolasyon çemberleri ile enerji nakil hattının benzer ve yakın çevrede izolasyon çember kullanılmamış Tredaşa ait enerji nakil hattına göre rüzgar ve göçmen kuşlardan kaynaklı kısa devre elektrik atlama arızalarından oluşan kabindeki açmaları %90 oranında engellemiştir.

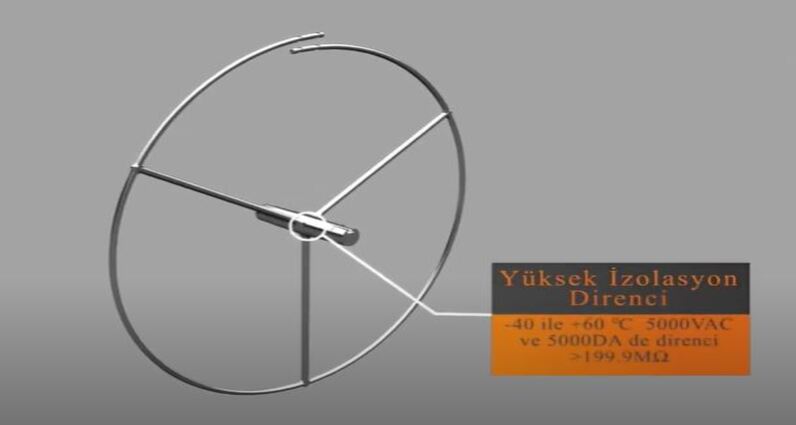

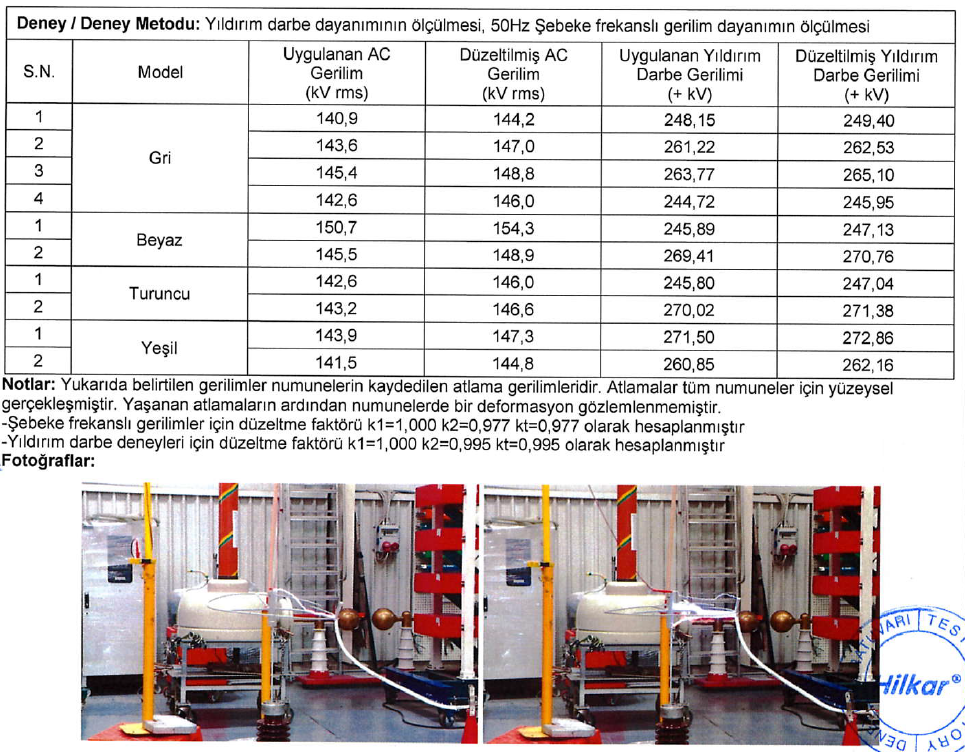

Akredite laboratuvarda yapılan testlerde –40℃ ile +60℃ çevresel şartlarda elektriksel ve dayanım özellikleri test edilmiştir. Test sonuçları ile tasarımda aşamasındaki simülasyon sonuçları paralellik gösterilmiştir.
Desteklenen İletken Çeşitleri
| MODEL | ÇAP (mm) | KOD | |
| 1 | SWALLOW | 7,14 | 3 AWG |
| 2 | SPARROW | 8,01 | – |
| 3 | ROBİN | 9,00 | – |
| 4 | RAVEN | 10,11 | 1/0 |
| 5 | QALF | 11,34 | 2/0 |
| 6 | PİGEON | 12,75 | 3/0 |
| 7 | HAWK | 21,80 | 477 MCM |
